色差仪常用△E值计算公式有哪些?色差仪△E值单位是什么?

2023-08-16

色差仪作为颜色比对仪器,在对两个样品之间的颜色进行测量时,可以依据所选定的色差公式,计算出两个颜色之间的总色差值,即△E值,并以此作为评定产品颜色合格与否的标准。本文对色差仪常用△E值计算公式及△E值的单位做了介绍,对此感兴趣的朋友可以了解一下!

色差仪色差公式

色差仪常用△E值计算公式介绍:

1.CIELAB色差公式

CIELAB色差公式是1976年CIE推荐的工业应用色差公式之一。CIE用CIELAB颜色空间的欧几里德距离来表示两种颜色之间的差异大小,CIELAB色差公式(△E*ab)定义为:

CIELAB色差公式定义

其中,△L*、△a*和△b*是测试样本(B)与其标准样本(S)之间在CIELAB三维空间的坐标差。

△L、△a和△b计算公式

色差还可以用极坐标中彩度差值△C*ab和色调角差值△hab表达,其中,△C*ab、△E*ab和△L表示线段长度大小,单位是一致的,只有△hab,是以角度为单位,需要将色调角度差△hab(以度为单位)转换为色调差异△H*ab(与△L*和△C*ab相同的单位),公式如下:

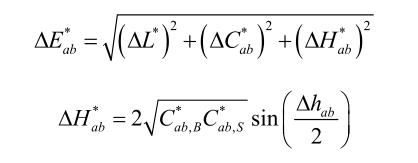

△Eab和△Hab计算公式

其中,色度差△C*ab和色调角度差△hab定义如下:

色度差和色调角度差定义

虽然CIELAB空间不是理想的均匀颜色空间,CIELAB公式的预测结果与人眼观察结果也不是完全一致,但是与其他色差公式相比,CIELAB色差公式在大色差的表现上具有很大的优势,而且在公式表达上比较简单,从而得到了广泛的应用。

2.CMC色差公式

1974年,McDonald根据ANLAB色差公式△EANLAB推导出一种简单的色差公式,如下:

△Ea色差公式

其中,CANLAB是ANLAB彩度。

在色度方向上进行修改得到的上述公式,相比于ANLAB公式有了明显的改善,并且在此基础上推导出许多色差公式。在20世纪70年代,McDonald基于纺织样本收集了两个数据集:一个数据集是对围绕55个颜色中心的640个样本对进行视觉实验得到的,另一个数据集是基于围绕 600 个颜色中心的 8454 个样本对得到的,利用这两个数据集推导出了JPC色差公式。该公式后来由颜色测量委员会(CMC)的成员修改,并命名为CMC(l:c)。在1995年,CMC成为纺织品应用的国际标准。

CMC(l:c)色差公式除了提高精度外,还提供了改变明度差和彩度差权重的方法。CMC(l:c)色差可使用以下公式进行计算:

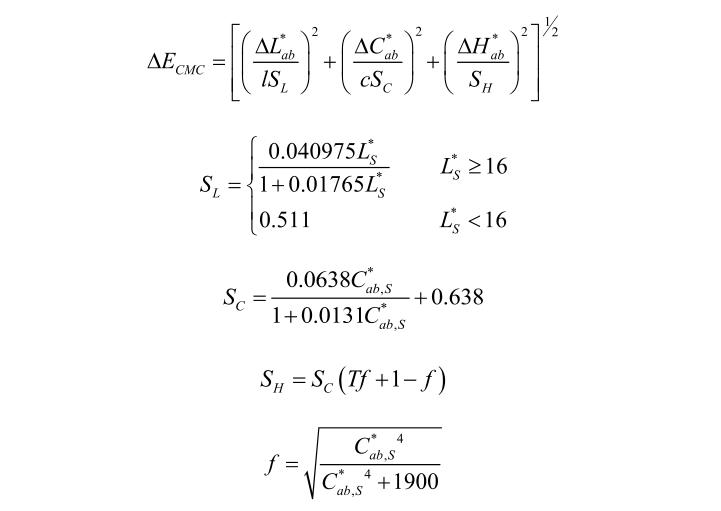

CMC色差计算公式

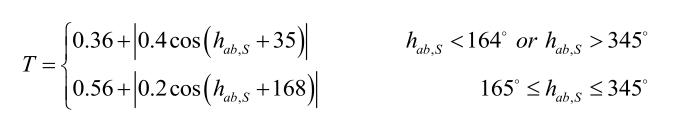

CMC色差计算公式01

其中,L*s、C*ab,s和hab,s表示确定色差的标准指标,△L*ab,△H*ab和△C*ab都由CIELAB公式计算所得。当l:c比率设定为1:1时,表示可感知色差,如果设定为2:1 表示可接受色差。

CMC 色差公式纠正了 CIELAB 色差公式中的主要缺陷,即色度位置依赖性的缺陷,相对于CIELAB公式和CIELUV公式有了极大的改善。在CMC公式中,明度差由明度位置加权,彩度差由彩度位置加权,色相差由彩度位置和色调角加权。

3.CIE94 色差公式

Berns等人使用配对比较方法对涂料样本进行视觉评估,收集到RIT-DuPont数据集,通过评估RIT-DuPont 数据集和Luo-Rigg数据集,得到一个较简单的色差公式,在1995年被CIE技术委员会定义为CIE94。

CIE94色差计算公式

其中,SL、SC、SH分别是明度差、彩度差和色调差的权重函数,kL、kC、kH即为对应的参数因子,在CIE94色差公式推荐的参考条件下,kL=kC=kH=1,对于纺织工业来说,kL=2,kC=kH=1。

CIE94色差公式

当实验样本对之一是标准色样时,可以利用标准的C*ab值计算得到SC和SH。

4.CIEDE2000色差公式

2001年CIE推荐的CIEDE2000公式,虽然在计算上增加了复杂程度,但在精确度上有了很大的提高。CIEDE2000公式与很多色差公式一样,通过优化CIELAB公式而得。计算公式如下:

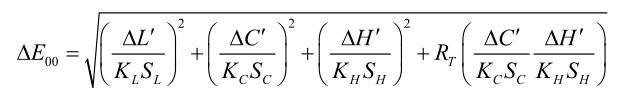

CIEDE2000 色差公式24

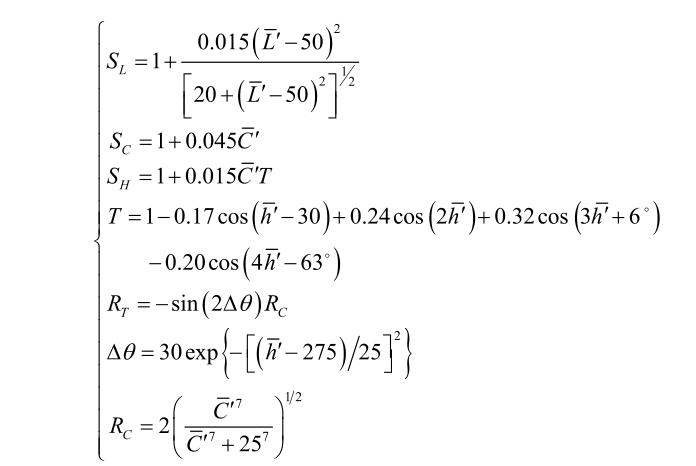

CIEDE2000 色差公式2401

其中,KL、KC、KH是校正因子,L'、C'、h'是两个样本之间的L'、C'和h'算术平均值。如果两个样本的色调角绝对差值不大于180°,直接用上式计算;如果两个样本的色调角绝对差值大于180°,把较大的色调角减去360°,再进行计算。


色差仪△E值单位是什么?

作为色差的计算单位,以前常用NBS(National Bureau of Standards),它与视觉之间的关系见下表。

NBS单位感知程度

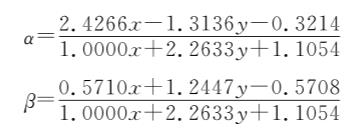

这一色差单位是以贾德(Judd)—亨特(Hunter)建立起来的色差计算公式的单位为基础推出来的,贾德最先建立起UCS色度图,这个色度图在很长一段时间内是美国色度计算的基础,然而在三角坐标中处理很不方便,后来斯科菲尔德(Scofeld)—贾德—亨特把它转换成了a—β色度图,该系统与x—y色度坐标之间的转换关系为:

a—β色度图

利用这一色度坐标可按下式计算色差。

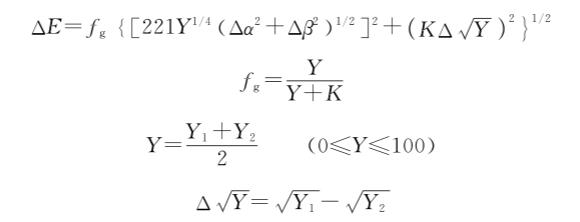

色差计算公式2020

式中:K——光泽影响系数,测定纺织品时,K=10(受观测条件的影响)。一般在普通实验室中,有光泽的面取K=2.5,无光泽的面,取K=0,半光泽的面,取K=1。

fg——调整系数。

用这一色差式计算的色差单位为NBS单位,NBS单位曾被作为所有色差计算公式的单位,并且延续了很长一段时间。20世纪70年代以后,大量色差式相继出现,一律采用相同的标准计算单位既不可能,也没有必要。所以,就采取了标注计算公式的方法。如△ECMC、△ECIE等,不再使用NBS单位。
