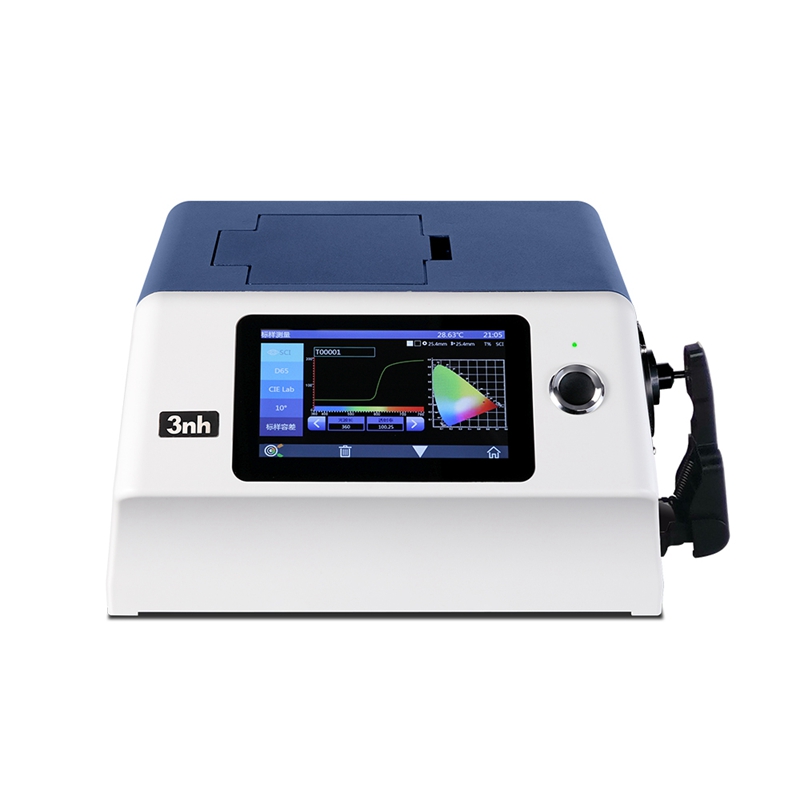

YS6002-M台式分光色度计

2023-12-14

YS6002-M台式分光色度计是3nh公司独立开发的完全拥有自主知识产权的国产台式分光色度计,仪器满足CIE 15规定的透射D/0(漫射照明,0°方向接收)几何光学结构(也可实现近似透射0/0(平行光照明/0度接收)几何光学结构)。仪器照明光源为360~780nm复合全光谱LED光源(D65),通过精密凹面光栅和256像元CMOS探测器实现间隔10nm光谱采集。按照行业标准实现各种光学指标(雾度、透过率、色度、色差、黄度、白度、钴铂指数,Gardner指数等)的精准测试。在国标药典色测量、玻璃加工、塑料加工、薄膜、显示屏加工、包装行业、液体药液分析等行业雾度分析、透过率测试方面均为广泛应用,支持微量透射测量。





YS6002-M台式分光色度计特点

a.硬件配置高:7吋TFT纯彩电容触摸屏;20000条存储空间 ;凹面光栅;

b.较高光学配置和光学分辨率,154mm积分球,凹面光栅,256像元CMOS探测器,双光路;

c.采用高寿命低功耗的360~780全光谱组合LED光源(接近D65光源光谱);

d.轻松实现C/A/D65光源雾度(ASTM D1003/1044)、透过率、钴铂指数,Gardner指数的精确测试;

e.多种测量模式:质管模式、样品模式,适应更多客户需要;

f.独立光源探测器和温度传感器,时刻监控光源和环境变化,确保测试数据可靠;

g.两种标准观察者角度2/10,多种光源模式,多种表色系,符合多种标准的色度指标,满足各种客户对色度测试需求;

h.良好的人机交互和测试精准性和稳定性;

i.PC端软件有功能强大的功能扩展;



产品型号 YS6002-M
照明方式 透射:D/0(漫射照明,0°方向接收);
近似CIE15 规定0/0(平行光照明/0度接收);
符合标准:ASTM D1003/1044,CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ASTM E308,DIN5033 Teil7
特性 国标药典色测量、玻璃加工、塑料加工、薄膜、显示屏加工、包装行业、液体药液分析等行业雾度分析、透过率测试方面均为广泛应用,支持微量透射测量
积分球尺寸 Φ154mm
照明光源 360~780nm组合LED光源
分光方式 凹面光栅
感应器 256像元双阵列CMOS图像感应器
测量波长范围 360~780nm
波长间隔 10nm
半带宽 10nm
透过率测定范围 0~200%
测量孔径 透射:Φ25.4mm/Φ4mm
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
其它色度指标 雾度(ASTM D1003/1044),透过率T,
WI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
TI(ASTM E313,CIE/ISO),
同色异谱指数Mt,
沾色牢度,变色牢度,吸光度,
APHA/Hazen/Pt-Co(铂钴指数),Gardner指数,
Saybolt(塞伯特指数),ASTM D1500色标,中国药典色度
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30
显示 光谱图/数据,样品色度值,色差值/图,色品图,颜色仿真,合格/不合格结果,颜色偏向
测量时间 约1.5s
重复性 分光透过率:测试透射参考白标准偏差0.05%以内(400~700nm:0.04%以内):
色度值:Φ25.4mm,ΔE*ab 0.03以内(仪器预热校正后,以间隔5s测量透射参考白30次平均值
台间差 Φ25.4mm,ΔE*ab 0.2以内(原厂5块标准透射色板测量平均值)
尺寸 长X宽X高=370X300X200mm
重量 约9.6kg
供电方式 直流24V,3A电源适配器供电
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 7inch,电容触摸屏
接口 USB,打印串口
存储数据 标样5000条,试样20000条
语言 简体中文,繁体中文,English
操作温度范围 0~40℃(32~104°F)
存储温度范围  -20~50℃(-4~122°F)
标准附件 电源适配器、说明书、品质管理软件(官网下载)、数据线、反射白板,反射黑筒、透射黑板,25.4口径,透射测试夹具组件,微孔(4mm)透射测试夹具组件
可选附件 微型打印机
注: 如有变更,恕不另行通知
