2024-07-10
色差是纺织品质量检测中常见的一种瑕疵,对纺织品色差进行检测,是提升产品质量和竞争力的重要手段。而传统纺织品色差的检测主要是目视法,这种方法只能对纺织品色差进行大概的描述,无法量化。因此,为了客观量化纺织品色差,就可以使用纺织色差仪。本文对纺织色差仪常用纺织色差评定色差公式类型做了介绍。
1976年由CIE推荐的均匀色空间,是由三维直角坐标L*、a*、b*表示的,由下式表示:
以上各式适合于Y/Yn、X/Xn、Z/Zn大于0.008856的情况。
式中:
L*、a*、b*——三维直角坐标系统的坐标值;
X、Y、Z——XYZ表色系统的三刺激值;
Xn、Xn、Zn——完全漫反射面的三刺激值。

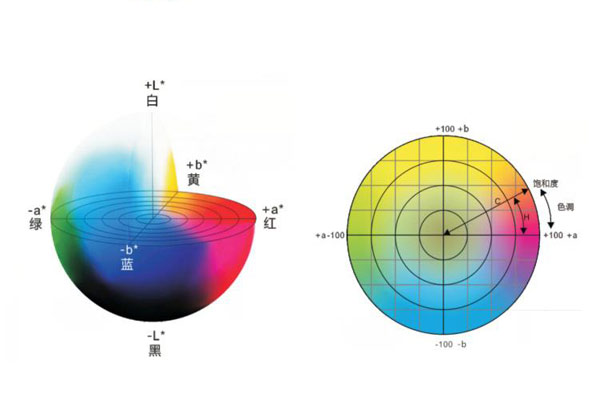

L*a*b*颜色空间是由1个明度因数L和2个色度因数a*、b*组成的,L从0到100,a*从红色变化到绿色,b*从黄色变化到蓝色,它们的值在-120-120之间。如下图所示:
在L*a*b*表色系统中,以坐标L*、a*、b*之差△L*、△a*、△b*来表示2种刺激之间的色差△E*ab,表示它们在该空间两点之间的距离,计算式如下:
式中:
ΔL*——明度差;
△a*——红绿色品差(a*轴为红绿轴);
△b*——黄蓝色品差(b*轴为黄蓝轴)。
饱和度和色调的近似相互关系由下式计算:
CIE1976a、b饱和度:C*ab=(a2+b2)1/2
CIE1976a、b色调角:h*ab=arctan(b/a)
CIE1976a、b色调差:ΔH*ab=[(ΔE*ab)2-(ΔL*)2-(ΔC*ab)2]1/2
两种样品间的色差可通过将它们的坐标在CIELAB图上来定量化,在作色差图时,通常要忽略掉L轴。颜色可由它们的红度/绿度、黄度/蓝度,或由它们的色调和饱和度来描述。
色调差ΔH*ab的严格定义取决于色差相对的几何平均位置。因为这一样品的颜色通常与标准样品相近,因此一般使用标准的曲线。
总之,要描述2个样品之间的色差,方法有很多,例如:△L*、△a*、△b*、△C*ab、△h*ab、△H*ab和△E*ab。对于中性色和黑色、白色或灰色样品,一般推荐使用△L*、△a*和△b*。对于彩色样品,一般推荐△L*、△C*ab、△H*ab。由于△h*ab具有极坐标特性一般不推荐使用。如果对测色质量和总色差极限有更多了解之后,也可推荐使用△E*ab。
1995年ISO105-J03提出有关纺织品色差计算公式,当计算2块试样间的色差时,采用英联邦染色师与配色师颜色测量委员会(CMC)提出的CMC(l:c)色差式进行比较。此色差式是在对CIELAB(L*a*b*)色差式修正的基础上建立起来的,它提供一个△ECMC值,以表明在更接近均匀色空间中试样与标样间的色差。
首先,用下列公式计算CIELAB色差△L*、△a*、△b*、△C*ab、△E*ab、△H*ab,下标R和S分别为标样和试样的CIELAB值:
CMC色差△ECMC(l:c)可由下列公式获得:
色差计算公式中的△L*、△C*、△H*是由CIELAB色差公式计算得到的样品与标样之间的明度差、饱和度差、色调差。色差公式中的l、c为调节明度和饱和度相对宽容量的两个系数。对于一般可观察性样品评价时,取l=c=1;而对于色差可接受性样品评价时,则取l=2,c=1。前者公式表示为CMC(1:1),后者公式表示为CMC(2:1)。总色差用△ECMC(1:1)或△ECMC(2:1)表示。
GB/T8424.3-2001《纺织品 色牢度试验 色差的计算》采用了CMC(l:c)色差公式。
