色差仪色度色差计量标准有哪些?色差仪怎么计量检定?

2023-04-26

色差仪作为颜色检测的精密仪器,可以对样品的色度指标明度指数L和色度指数a、b以及色差值△E、△L、△a、△b进行测量。那么,色差仪色度色差计量标准有哪些?色差仪怎么计量检定?本文为大家做了简要的介绍。

色差仪41

色差仪色差仪色度色差计量标准:

色度色差是一种非纯物理量,按国家计量检定规程(JJG595-2002)文件,色度用三刺激值(X、Y、Z)或明度色度指数(L*、a*、b*)标定,色差用△E*ab、△L、△a*、△b*标定,与国际照明委员会(CIE1976)的标准一致。由样本测量值 R、G、B 和文献提供的式子可求得样本三刺激值X、Y、Z。

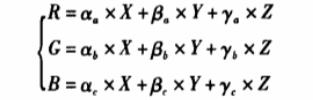

样本三刺激值计算公式

式中:R、G、B的系数α、β、γ与测量光路的形式和几何尺寸有关。当测量光路选定系数为一定值时,由上式得到其下列逆形式,用于对标准板R、G、B值的计算。

RGB三刺激值计算

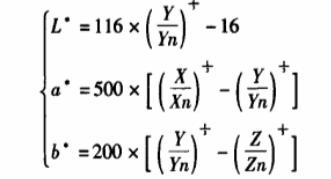

明度指数L*和色度指数a*、b*可按下式由样本的X、Y、Z 三刺激值求出:

明度指数和色度指数计算公式01

式中:L*为明度指数;a*、b*均为色度指数;Xn、Yn、Zn为标准照明体的三刺激值,当标准照明体选定时,其是一个常数。

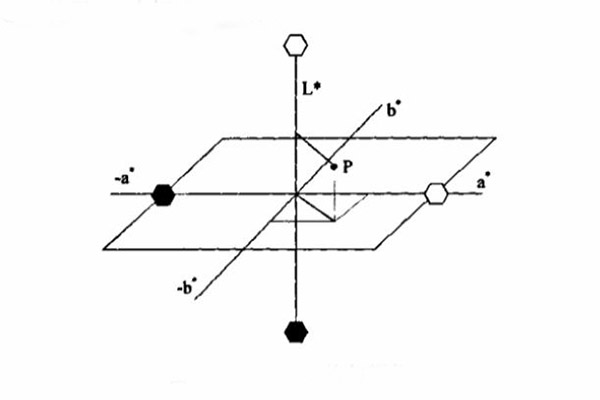

(L*、a*、b*)均匀颜色空间是在三维空间中表示颜色的一种方法,如下图所示。垂直2轴为明度轴,表示明度值L*,当样本越亮,L*越高;X轴为红、绿两色的色度轴,表示a*色度值,样本趋向红色为正值,趋向绿色为负值;Y轴为黄、蓝两色的色度轴,表示b*色度值,样本趋向黄色为正值,趋向蓝色为负值。

CIE1976均匀颜色空间

样本色差ΔL*、△a*、△b*是2 个样本之间的(L*、a*、b*)差值。测量时,先选定一个样本作为参照样本并测量其(L*、a*、b*)值,再测量比对样本的(L*、a*、b*)值,比对样本的(L*、a*、b*)值减去参照样本的(L*、a*、b*)值,即得出△L*、△a*、△b*值。若ΔL*值为正,表示比对样本比基样本亮,为负,则比基样本暗;若△a*值为正,表示比对样本比基样本偏红,为负,偏绿;若△b*值为正,表示比对样本比基样本偏黄,为负,偏蓝。均匀色空间下的色差△E*ab与△L*、△a*、△b*之间的关系如X下式所示,反映了两个样本之间综合色差情况。

总色差与色度值之间的关系式


色差仪计量检定方法:

1.外观检查

(1)仪器主机的光、机、电各部分应能正常工作,不应有任何影响仪器计量性能及功能的缺陷。

(2)仪器配套的专用工作白板和色板应平整、清洁、干燥、颜色均匀、不透明,无裂痕、皱纹和气泡等缺陷。

(3)仪器应有如下标记:名称、型号、编号、厂名、MC标志及出厂日期。

外观检查按照以上要求,用目视法进行判断。

2.仪器稳定性检查

仪器预热后,在15min内对三刺激值Y至少进行8次测量,并应符合下表要求。

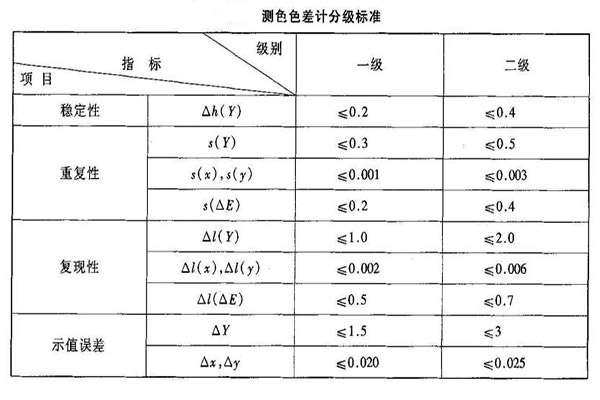

测色色差计分级标准

稳定性Δf的计算方法如下:

稳定性的计算公式

3.仪器重复性检查

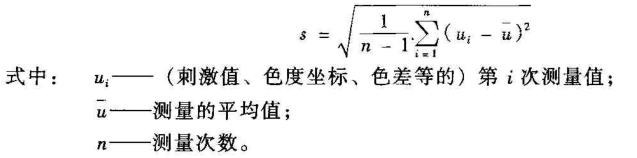

仪器预热之后,对仪器定标,连续测量专用工作白板8次。在测量中,白板保持不动。测量结果也应符合上表的要求。重复性s的计算方法如下:

重复性计算方法

4.仪器复现性检查

复现性是表现仪器与白板对量值的综合复现能力的指标。接上一步骤,重新定标仪器后,连续测量专用工白板8次,测量中,每次都要以白板中心为轴转动约45。测量结果的复现性应符合上表的要求。复现性△l的计算方法如下:

复现性计算公式

5.仪器是指误差检查

仪器预热之后,对白、红、绿、蓝、黄5种标准色板的Y,x,y进行测量,每块色板重复测量3次,取平均值与色板的各自标准值之差定义为示值误差。其结果应符合上表要求。示值误差的计算方法如下:

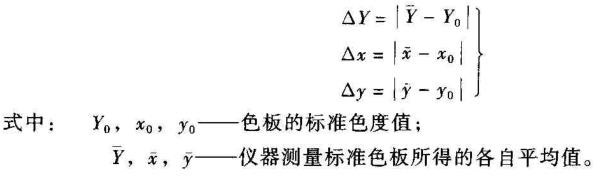

示值误差计算公式

6.照明与观测条件检查

用经验和目视方法进行判定,并可以参照仪器说明书。
