光栅分光测色密度仪YD5010 Plus

2020-12-24

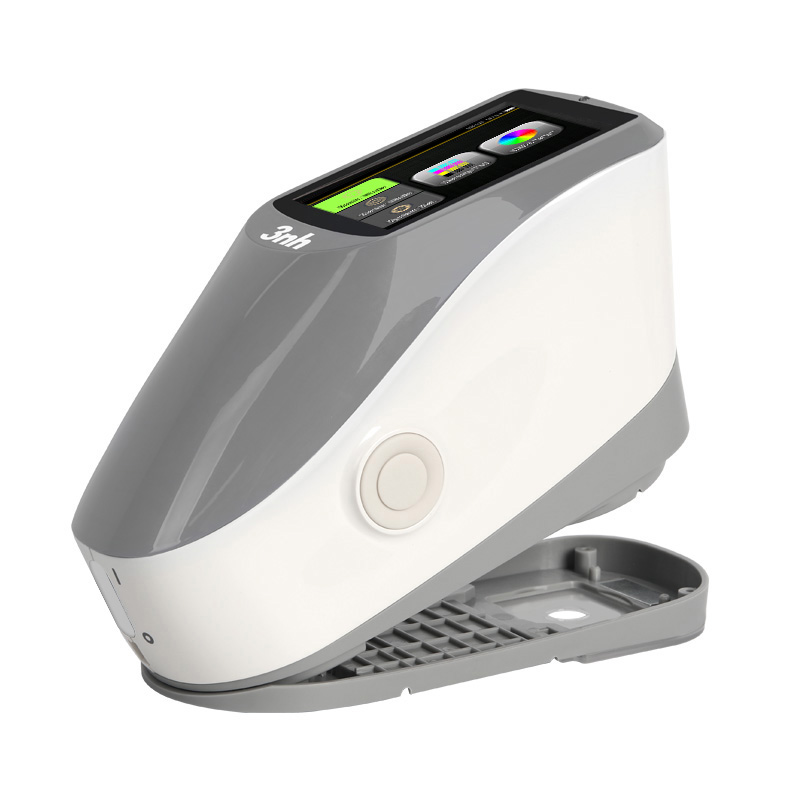

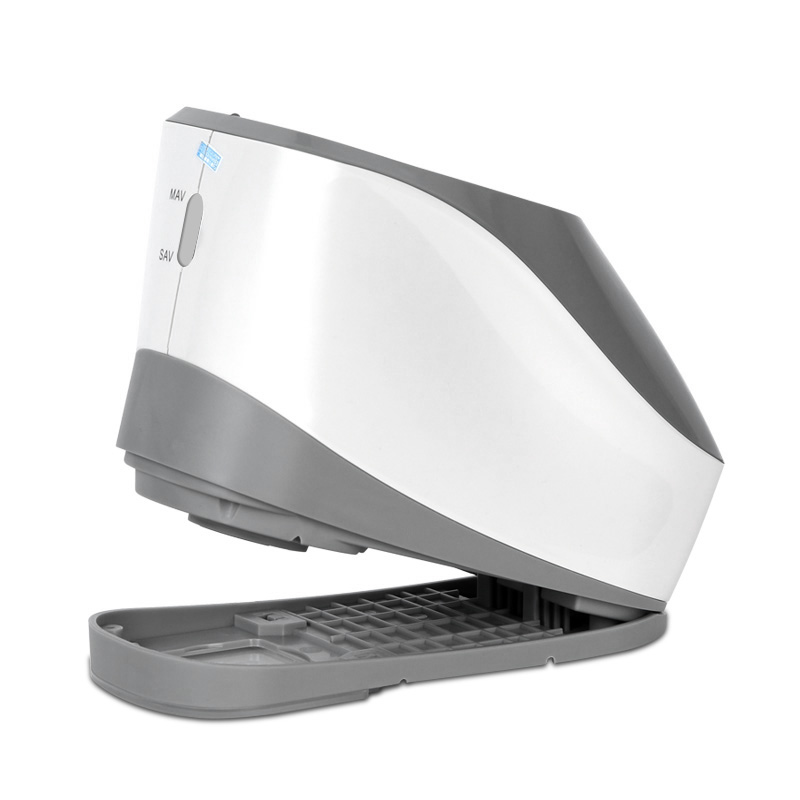

光栅分光测色密度仪YD5010 Plus简介


YD5010 Plus是3nh公司独立开发的完全拥有自主知识产权的45/0几何光学结构的国产光栅分光密度仪,完全符合标准ISO 5-4,支持ISO 13655标准规定的MO,M1,M2,M3测试条件,可以精确实现ISO Status T、 E、A、I密度测量。

YD50系列仪器稳定、测量密度、色度数据精准、功能强大,便携式分光密度仪配备多种测量口径,在油墨印刷厂、造纸厂、交通路标行业、纺织服装印染等行业,在科研机构、质量检测机构、实验室领域均有广泛应用。

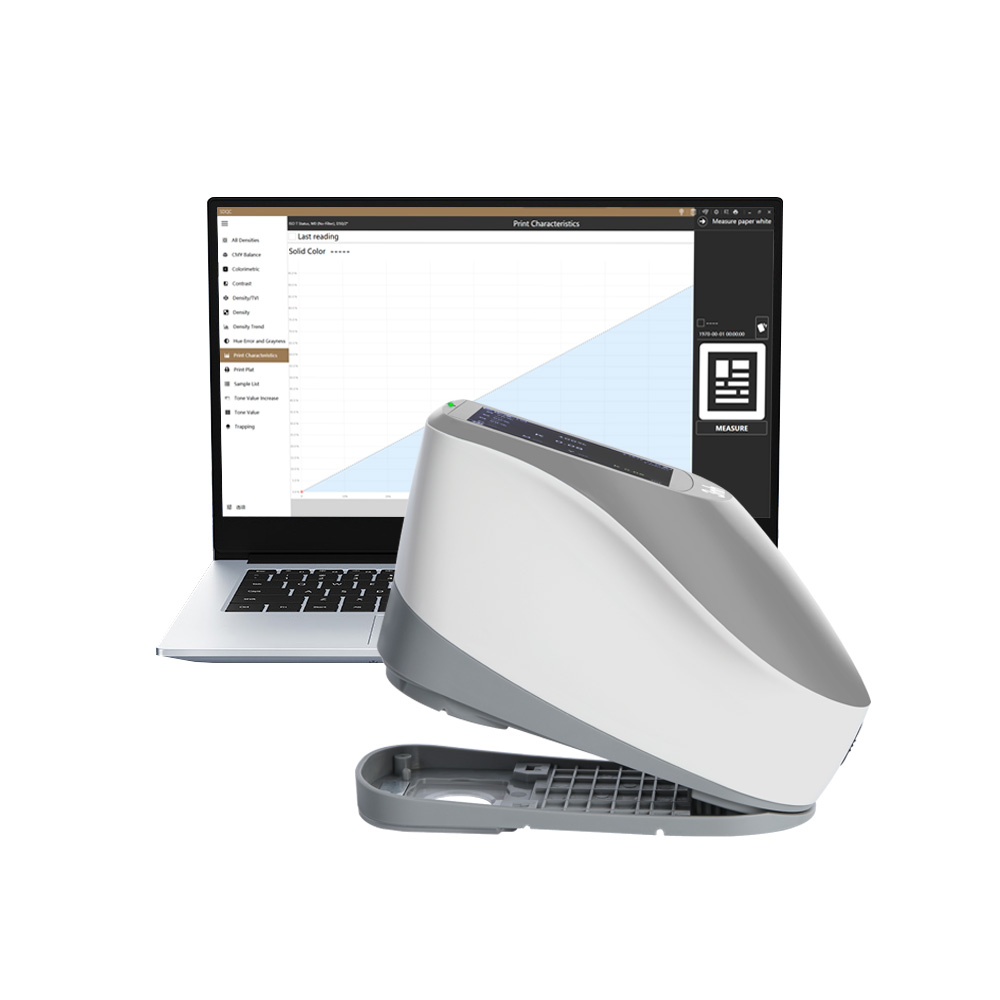

在CIE推荐的45/0几何光学照明条件下,基于ISO 13655标准规定的M0,M1,M2,M3测试条件,该仪器可精确测量样品的反射率数据,在多种颜色空间下,能够对各种密度指标、色差公式、颜色指数进行精准测量和表述。该仪器在在各类产品的色差品质管控方面也有广泛的应用。仪器配有高端颜色管理软件,连接电脑使用,实现更多功能扩展。



光栅分光测色密度仪YD5010 Plus特点


1.45/0几何光学结构,符合CIE No.15,支持ISO 13655标准规定的MO,M1,M2,M3测试条件,精确实现ISO T、E、A、I密度测量;

2.优美的外观造型与符合人力力学的结构设计;

3.采用高寿命低功耗的组合LED光源,包含UV光;

4.单一定制口径Φ2/4/8mm任意选择,适应更多被测样品;

5.测量样品反射光谱,CMYK密度、Lab数据精准,可用于精确颜色传递;

6.电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅,256像元双阵列CMOS探测器等;

7.USB通讯模式,适应性更广;

8.耐脏、稳定的标准白板;

9.大容量存储空间,可存储10000条以上测试数据

10.两种标准观察者角度,多种光源模式,多种表色系,符合多种标准的色度指标,满足各种客户对颜色测密度量的需求;

11.特别适合印刷厂过程控制、品质管控;

12.PC端软件有功能强大的功能扩展;



光栅分光测色密度仪YD5010 Plus应用


广泛应用于油墨印刷、菲林加工、纺织印染、塑胶电子等行业精确颜色测量和品质控制,在科研机构、质量检测机构、实验室领域均有广泛应用;尤其适合油墨印刷中光学密度、网点增大等指标的精准测量和品质管控。



光栅分光测色密度仪YD5010 Plus技术参数


产品型号 YD5010 Plus
照明方式 45/0(45环形均匀照明0°接收);
符合标准ISO 5-4,CIE No.15
特性 通用型分光密度仪,广泛应用于油墨印刷、菲林加工、纺织印染、塑胶电子等行业颜色测量和品质控制,尤其适合油墨印刷中光学密度、网点增大等指标的测量和品质管控;根据产品特点,定制单一口径Φ2mm、Φ4mm、Φ8mm。
照明光源 组合LED光源,UV光源
分光方式 凹面光栅分光
感应器 256像元双阵列CMOS图像感应器
测量波长范围 400~700nm
波长间隔 10nm
半带宽 10nm
测量条件 符合ISO 13655测量条件:
M0 (CIE光源A)
M1 (CIE光源D50)
M2 (排除UV的照明)
M3 (M2 + 偏振光滤光片)
密度标准 ISO Status T、 E、A、I
密度指数 密度值、密度差、网点面积、网点增大、叠印、印刷特性、印刷反差、色调误差和灰度
测量口径 定制单一口径:Φ2mm、Φ4mm、Φ8mm可选
颜色空间 CIE LAB,XYZ,Yxy,LCh
色差公式 ΔE*ab,ΔE*94,ΔE*00
其它色度指标
观察者角度 2°/10°
观测光源 A,C,D50,D55,D65,D75,F2,F7,F11,F12
测量时间 约1.5s
重复性 密度值:0.01D以内
色度值:ΔE*ab 0.04以内(仪器预热校正后,以间隔5s测量白板30次平均值-M3除外)
台间差 ΔE*ab 0.2以内(BCRA系列Ⅱ 14块色板测量平均值-M3除外)
测量方式 单次测量,平均测量(2~99次)
尺寸 长X宽X高=184X77X105mm
重量 约600g
电池电量 锂电池,8小时内5000次
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB
存储数据 10000条
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围 -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、内置锂电池、说明书、品管软件(官网下载)、黑白校正盒、保护盖、偏振滤色盒
可选附件 微型打印机
注: 技术参数仅为参考,以实际销售产品为准
