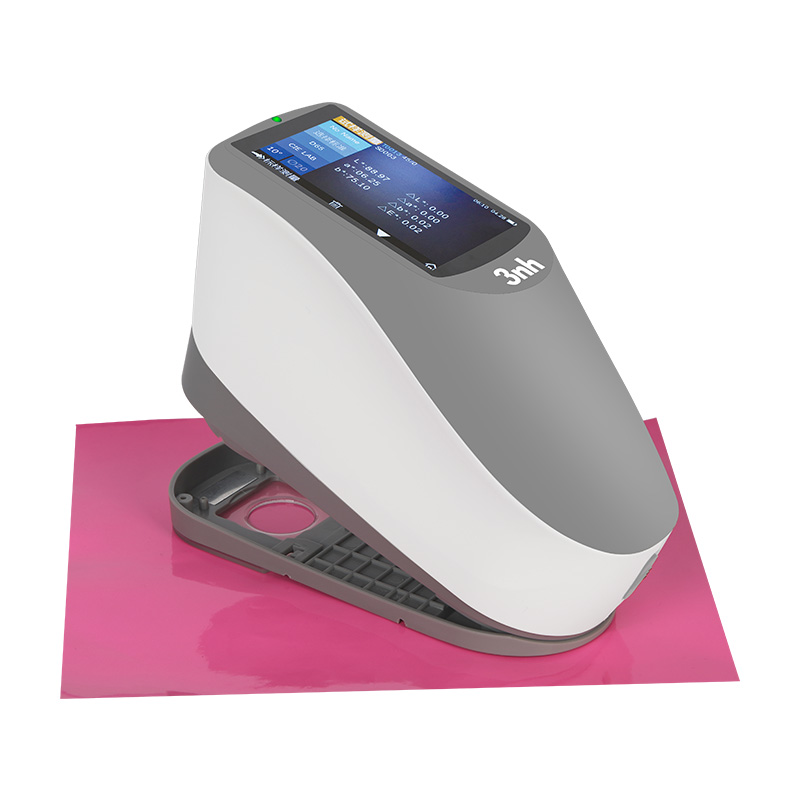

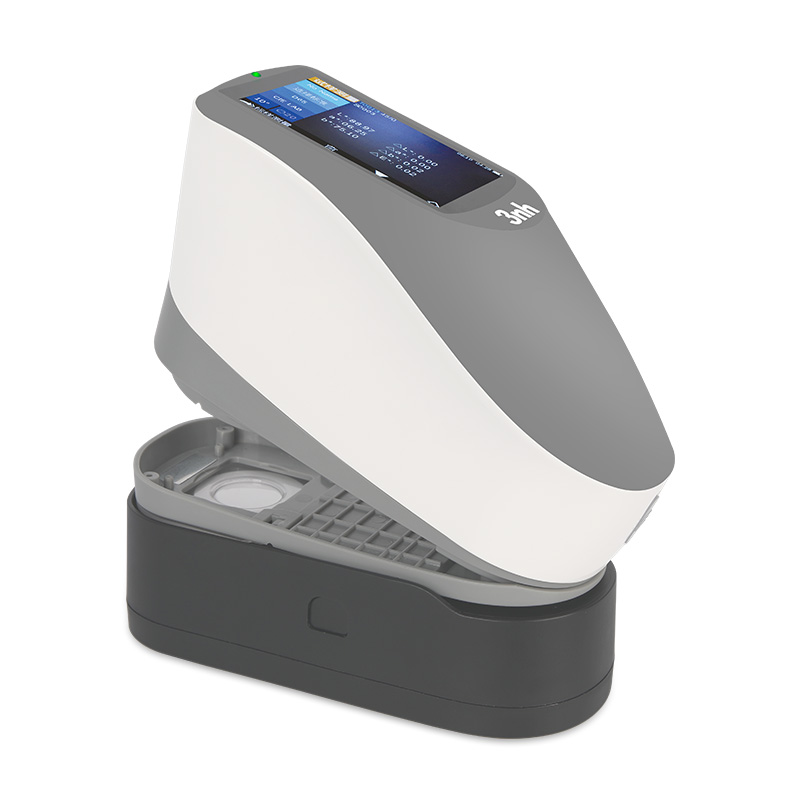

光栅分光测色仪YS4580 Plus简介
YS4580 Plus高精度分光测色仪采用符合CIE No.15的45/0（45度环形照明，0度接收）几何光学结构，采用凹面光栅分光方式，可精确测量样品反射率及各种色度数据。仪器配备Φ20mm大测量口径,用于交通路标、塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量和品质控制。仪器有单独的UV光源，可用于荧光样品测量。仪器内置GB 2893、GB/T 18833标准色，可手动自定义多边形矩形容差，一键实现交通路标、标线、反光膜的亮度因数、色品坐标测量。针对有条纹的不均匀样品或者颗粒状样品，仪器有较高的准确性和较高的稳定性。
在CIE推荐的45/0几何光学照明条件下，该仪器可精确测量样品/荧光样品的反射率数据，在多种颜色空间下，能够对各种色差公式、颜色指数进行精准测量和表述。借助该仪器可轻松实现颜色的精确传递，也可做为精准配色系统的检测设备。该仪器在在各类产品的色差品质管控方面也有广泛的应用。仪器配有高端颜色管理软件，连接电脑使用，实现更多功能扩展。
光栅分光测色仪YS4580 Plus特点
1.优美的外观造型与符合人力力学的结构设计完美结合；
2.45/0几何光学结构，符合CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7；
3.采用高寿命低功耗的组合LED光源，包含UV/排除UV;
4.Φ20mm⼝径适应较⼤样品或不均匀样品测试；
5.测量样品光谱,Lab数据精准，可用于配色和精确颜色传递;
6.电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅，256像元双阵列CMOS探测器等；
7.USB/蓝牙4.0双通讯模式，适应性更广；
8.超级耐脏、稳定的标准白板;
9.大容量存储空间，可存储30000条以上测试数据
10.两种标准观察者角度，多种光源模式，多种表色系，符合多种标准的色度指标，满足各种客户对颜色测量的需求；
11.PC端软件有功能强大的功能扩展；
12.内置标样多边形容差设置和特定交通路标色域，特别适合交通路标亮度因数和色度性能判定。
光栅分光测色仪YS4580 Plus技术参数
| 产品型号 | YS4580 Plus |
| 照明方式 |
45/0(45环形均匀照明0°接收); 符合标准CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7,GB 2893、GB/T 18833 |
| 特性 |
交通路标版专用分光测色仪，采用Φ20mm口径，特别适合交通路标、标线、反光膜的亮度因数、色品坐标测量，内含GB 2893、GB/T 18833标准色，可手动自定义多边形矩形容差。 用于实验室颜色精确分析与传递；可用于荧光样品测量。可用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制。 |
|
积分球 尺寸 |
Φ48mm |
| 照明光源 | 组合LED光源，UV光源 |
| 分光方式 | 凹面光栅分光 |
| 感应器 | 256像元双阵列CMOS图像感应器 |
| 测量波长范围 | 400~700nm |
| 波长间隔 | 10nm |
| 半带宽 | 10nm |
| 反射率测定范围 | 0~200% |
| 测量口径 | Φ20mm |
| 颜色空间 | CIE LAB,XYZ,Yxy,LCh,CIE LUV，HunterLAB,βxy |
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE（Hunter） |
| 其它色度指标 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色异谱指数MI， 沾色牢度,变色牢度,力份,遮盖度，支持色度多边形容差 |
| 观察者角度 | 2°/10° |
| 观测光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30) |
| 显示 | 光谱图/数据，样品色度值，色差值/图，合格/不合格结果，颜色偏向 |
| 测量时间 | 约1.5s |
| 重复性 |
分光反射率：标准偏差0.1%以内（400~700nm：0.2%以内）： 色度值：ΔE*ab 0.04以内（仪器预热校正后,以间隔5s测量白板30次平均值） |
| 台间差 | ΔE*ab 0.2以内（BCRA系列Ⅱ 12块色板测量平均值） |
| 测量方式 | 单次测量，平均测量（2~99次） |
| 尺寸 | 长X宽X高=184X77X105mm |
| 重量 | 约600g |
| 电池电量 | 锂电池，8小时内5000次 |
| 照明光源寿命 | 5年大于300万次测量 |
| 显示屏 | TFT 真彩 3.5inch，电容触摸屏 |
| 接口 | USB，蓝牙®4.0双模（兼容2.1） |
| 存储数据 | 标样1000条，试样30000条 |
| 语言 | 简体中文，English |
| 操作温度范围 | 0~40℃，0~85%RH（无凝露），海拔：低于2000m |
| 存储温度范围 | -20~50℃，0~85%RH（无凝露） |
| 标准附件 | 电源适配器、数据线、内置锂电池、说明书、品管软件（官网下载）、黑白校正盒、保护盖 |
| 可选附件 | 微型打印机、粉末测试盒、多功能测试组件 |
| 注： | 技术参数仅为参考，以实际销售产品为准 |
