酷泰MS3012多角度分光测色仪

2021-12-31

酷泰MS3012多角度分光测色仪采用工业级MCU并配备12个测量角度,可对金属色、珠光色及其它复杂的特殊效果颜色产品提供精确一致的色彩测量。流畅的操作系统和性能优越的光学测量系统让MS3012多角度分光测色仪提供可重复性和可再现性的闪烁度,彩闪度,颗粒度测量。

3nh多角度分光测色仪酷泰MS3012用于评估效果面漆的表面外观受不同的观察角度和观察条件的影响,既能测量多角度色差,同时又能通过12个测量角度对特殊饰面进行测量和特性表征,即使是在曲面,也有很高的测量精度和稳定性。


酷泰MS3012多角度分光测色仪技术特点


1、多角度测量

采用7个光源2个接收器,可同时测量12个角度

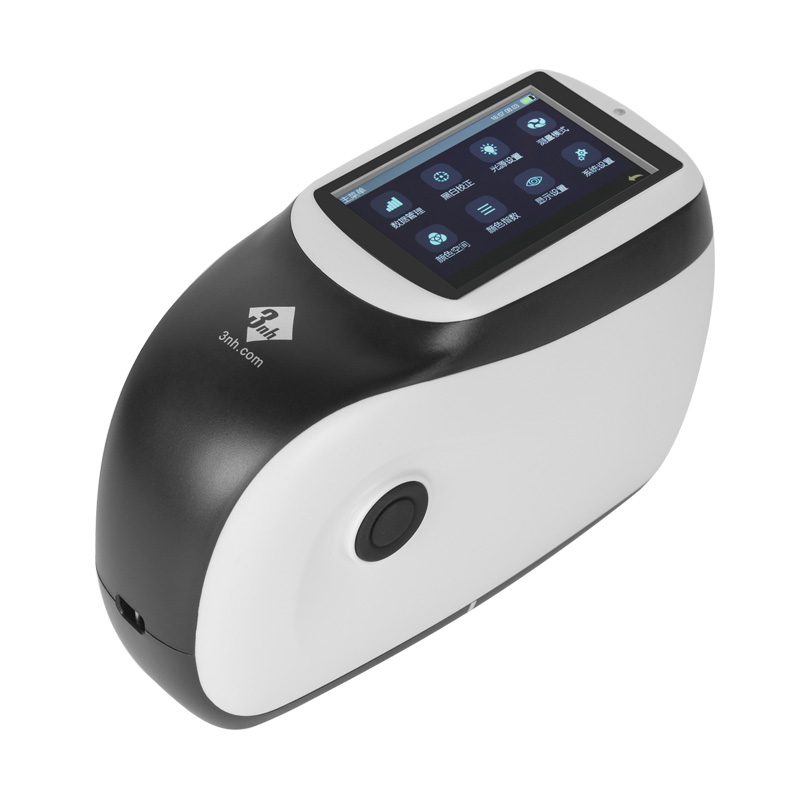

酷泰MS3012多角度分光测色仪

2、显示更直观

触摸屏可显示全部角度的测量结果,更直观的查看全面数据。

酷泰MS3012多角度分光测色仪数据显示更直观

3、效果测量判别功能

快速判别出样品的闪烁度,彩闪度,颗粒度,简单有效地实施质量检查。

快速判别出样品的闪烁度,彩闪度,颗粒度

4、256像元双阵列CMOS图像感应器

更高的光学分辨率保证了仪器测量速度、准确性、稳定性和一致性,掌握核心技术,与国际标准同一平台,实现完好兼容。

256像元双阵列CMOS图像感应器

5、采用蓝光增强的全光谱LED光源

蓝光增强的全光谱LED光源保证了在可见光范围内有充足的光谱分布,避免了LED在特定波段的光谱缺失,保证了仪器测量结果的准确性和低成本的维护。

蓝光增强的全光谱LED光源

6、凹面光栅分光技术

采用凹面光栅分光技术,具有更高的分辨率,让色彩测量更精准。

凹面光栅

7、专业级白板,表面硬度高,光学性能稳定

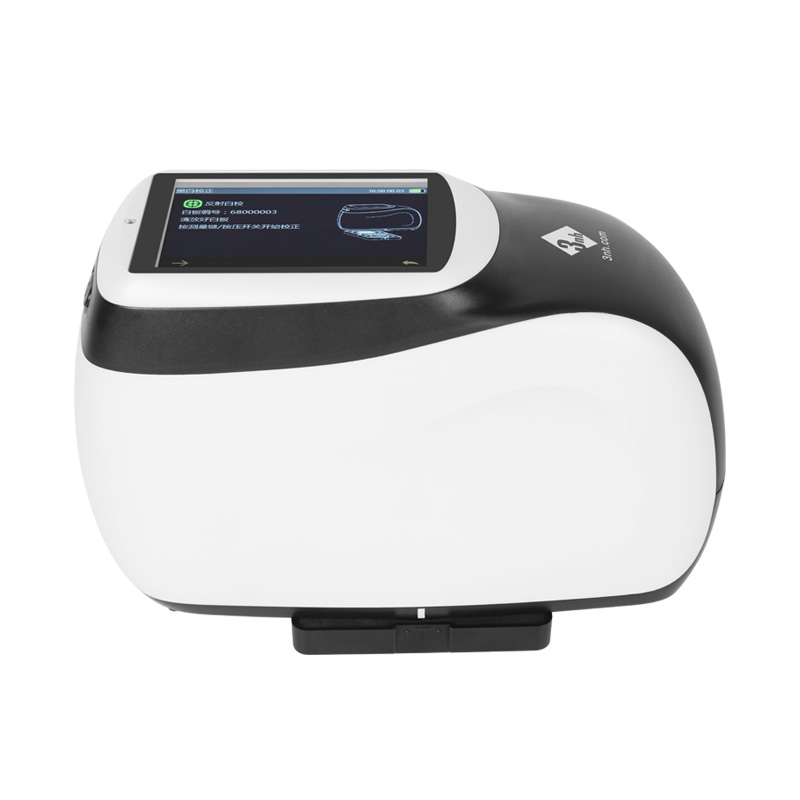

多角度分光测色仪白板

8、更高品质

采用工业级实时处理的MCU,支持WIFI、蓝牙5.0传输更加稳定可靠。

工业级实时处理的MCU

9、基于人机工程学的新颖时尚外观设计

仪器外形设计方便操作,手握部位以及测量按钮的位置都是精心设计,可以满足不同的握持习惯,平滑精细的表面,源于高精度的外观处理工艺。

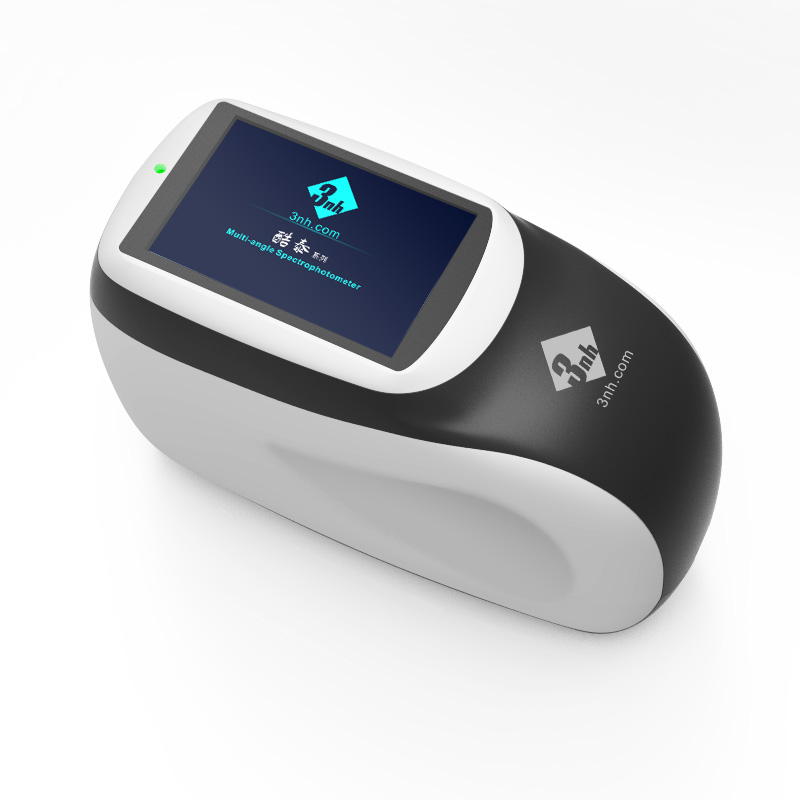

手握酷泰MS3012多角度分光测色仪

10、彩色相机预览,可清楚观察被测量区域

内置彩色相机取景定位,能精准判断出物体被测部位,提高了测量效率和准确性。

彩色相机预览

11、多种颜色测量空间,多种观测光源

提供CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99颜色空间,以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)多种观测光源,可以满足不同测量条件下的特殊测量需求。
多种颜色测量空间,多种观测光源

12、轻松分析数据

屏幕能直观的显示光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,样品效果值,效果差值等数据,方便查看的同时也极大的提高了用户的工作效率。

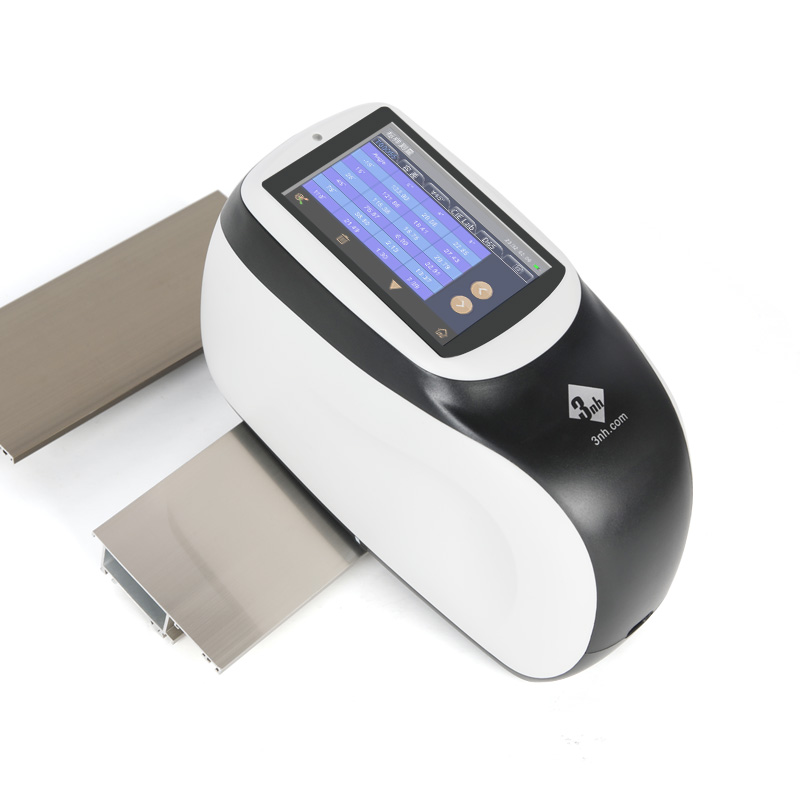

多角度分光测色仪数据显示

酷泰MS3012多角度分光测色仪技术参数


产品型号 MS3012
测量几何结构 12个测量角度(7个光源,2个接收器)
颜色测量角度 45°接收器:
45as-15°,45as15°,45as25°,45as45°,45as75°,45as110°
15°接收器:
15as-45°,15as-15°,15as15°,15as-30°,15as45°,15as80°
符合标准:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545
特性 对于金属色、珠光色及其它复杂的特殊效果颜色产品提供精确一致的色彩测量。
照明光源 蓝光增强的全光谱LED
照明光源寿命 5年 300万次测量
分光方式 凹面光栅
探测器 256像元双阵列CMOS图像感应器
测量波长范围 400nm-700nm
波长间隔 10nm
测量范围 0~600%
半带宽 10nm
测量口径 照明Φ23mm/采样9X12mm(可定制: 照明Φ10mm/采样6X8mm)
颜色空间 CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
色差公式 ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175,多种汽车品牌色差公式
其他色度指标 Flop Index,放射强度值
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)
显示 光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,样品效果值,效果差值
测量时间 单一角度测量时间约1s,全部角度测量约需12s(不包括效果色测试时间)
颜色重复性 分光反射率:标准偏差0.08%以内
色度值:0.02 ΔE*ab(仪器预热校正后,以间隔5s测量白板30次平均值)
颜色再现性 △E*<0.10,在灰色BCRA色板上的平均值
△E*<0.25,在彩色BCRA色板上的平均值
仪器台间差 0.18ΔE*00(BCRA系列Ⅱ 12块色板测量平均值)
效果参数 闪烁度,彩闪度,颗粒度
效果测量 6角度闪烁度,彩闪度数据:15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d漫射颗粒度
效果重复性 闪烁度短期重复性:0.12%(10次标准偏差)
(仪器预热校正后,以间隔10s测量彩板10次平均值)
颗粒度短期重复性:0.09%(10次标准偏差)
(仪器预热校正后,以间隔10s测量彩板10次平均值)
效果再现性 闪烁度再现性:1.9%(10次标准偏差)
(BCRA系列Ⅱ 12块色板测量平均值)
颗粒度再现性:1.4%(10次标准偏差)
(BCRA系列Ⅱ 12块色板测量平均值)
触发方式 压力感应触发,按键触发,软件触发
测量方式 单次测量,平均测量(1~99次),连续测量(1~99次)
定位方式 彩色相机预览
尺寸 长x宽x高=195X83X128mm
重量 约1Kg
电池电量 锂电池,3.7V,3200mAh,充满电8小时内可连续测试6000次
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB,蓝牙5.0
存储数据 1000个标样,4000个试样。
语言 中文(简体、繁体) 英文
操作温度范围 10℃至50℃,湿度不超过85%,无冷凝
存储温度范围 -20℃至50℃,湿度不超过85%,无冷凝
校准 内置白板参数,外置白板、黑光阱,彩板
校准间隔 4小时,8小时,24小时,开机校正
标准附件 电源适配器,数据线,说明书,品质管理软件(官网下载),校正盒,黑光阱,保护盖,腕带
可选附件 微型打印机
技术参数仅供参考,以实际销售产品为准
